Опоры трубопровода

Опоры применяются для закрепления трубопроводов, при строительстве различных инженерных линейных объектов, для монтажа газо- и нефтепроводов, прокладке тепловых сетей, обустройства инженерных коммуникаций. Назначение опор – перенос осевых, поперечных и вертикальных нагрузок, а также крутящих моментов на несущие конструкции или непосредственно на фундамент без потери своей конструктивной жесткости. А также компенсация появляющихся перемещений трубопроводов из за воздействия температур, давления, внешних природных факторов.

Основные два вида опор -  это подвижные и неподвижные опоры. Подвижные опоры имеют большое количество видов, обусловленных характером принимаемых нагрузок, расположением трубопровода, протяженностью и диаметром трубопроводов, и ограниченно позволяют перемещению труб в зависимости от требований к трубопроводу. Вследствие величин температурной деформации, пульсации и вибрации определяют величины разрешенных перемещений трубопроводов в опорах. Подвижные опоры трубопроводов обеспечивают безопасное смещение трубы в нужном направлении в горизонтальной и вертикальной плоскости, а также вперед и назад от номинальной точки закрепления. Неподвижные опоры используются для трубопроводов в определенных местах для исключения смещений, удерживают участок трубопровода в заданном положении, что исключает перемещение трубопровода в горизонтальном и вертикальном направлениях, вперед и назад. Неподвижные опоры необходимы для создания базовых точек закрепления трубопроводов при его прокладке, давая возможность устанавливать между этими базовыми точками подвижные опоры для компенсации колебаний трубопровода между неподвижными опорами.

Подвижные опоры

Конструктивно такие опоры позволяют ограниченно перемещаться удерживаемым трубам вследствие их температурного расширения или сжатия. Опоры не создают препятствий движению трубы, даже в результате температурных перепадов, исключая перенапряжения соединений при расширении и сужении металла трубопровода под воздействием пониженных или повышенных температур (суточный режим, сезонный режим).

Преимущества:

• Защита трубы от повреждений в месте контакта с несущей конструкцией.


• Правильная ориентацию труб в пространстве.


• Компенсация температурных деформаций и снижение напряжения.


• Устранение вибрационных последствий при работе трубопровода.

• Продольно-подвижные опоры. Опоры позволяют перемещаться трубопроводу вперед и назад по оси трубопровода.

• Поперечно-подвижные опоры. Опоры позволяют перемещаться трубопроводу поперек оси прокладки трубопровода.

• Свободно подвижные опоры. Опоры позволяют перемещаться трубопроводу как поперек оси прокладки трубопровода, так и вдоль.

 В месте скольжения опоры по опорному столу могут устанавливаться различные антифрикиционные материалы для уменьшения сил трения между опорой и столом.

Также существуют и другие типы подвижных опор, например:

•   Хомутовые и скользящие. Используются для компенсации тепловых смещений в поперечной и продольной осях.
•   Катковые. Применяются для уменьшения силы трения при боковом скольжении приваренных опор.
•   Пружинные. Используются в тех случаях, когда трубопровод испытывает высокие вибрационные нагрузки.
•   Шариковые. Устанавливаются в зонах поворотов и обеспечивают свободное движение труб по обоим направлениям горизонтальной оси.
•   Подвесные. с жестким подвесом применяют при надземной прокладке трубопроводов на участках, не чувствительных к перекосам.

          Конструкций опор в целом очень много, их подбирают по типовым сериям, ГОСТам, заказывают по опросным листам на требуемый тип опор, конструируют в соответствии с требованиями, которые разрабатываются организациями, использующие опоры в своей деятельности.

Опоры можно заказать по таким распространённым документам, как:

ОСТ 36-146-88

ОСТ 36-94-83

ГОСТ 14911-82

А также выслав конструкторскую документацию, заполненные опросные листы или другим способом, объясняющим потребность.

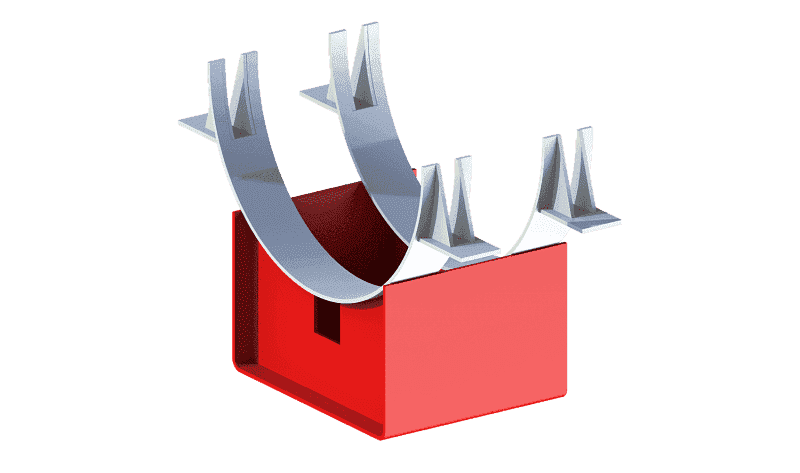

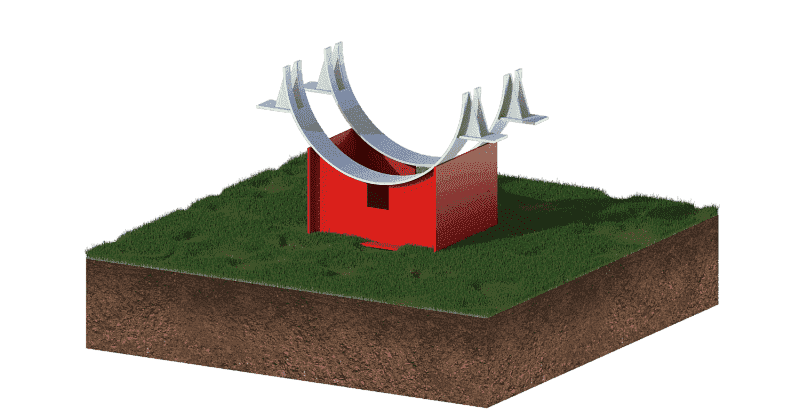

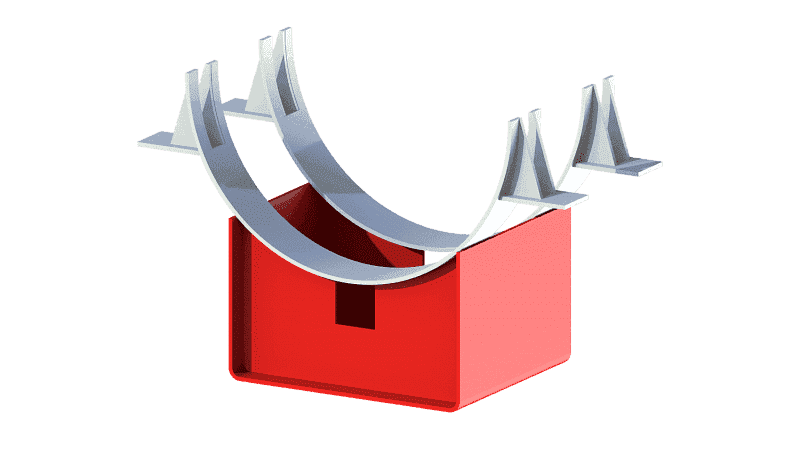

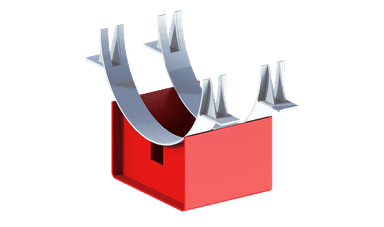

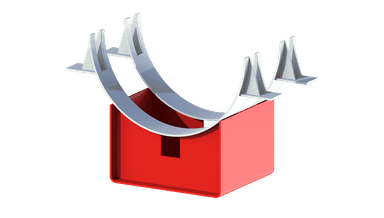

Также компания ООО ТД «АНТ-ПРОМ» изготавливает опоры по ТУ 1468-009-69050276-2012 предназначенных для строительства новых и реконструкции существующих магистральных трубопроводов номинальными диаметрами от DN 325 до DN 720 и номинальным давлением PN до 7,5 МПа на участках надземной прокладки в условиях холодного климата.

Неподвижные опоры

Используются для устойчивого крепления трубопроводов и используются для монтажа безканальных подземных и надземных инженерных коммуникаций. В то время как подвижные элементы позволяют трубе смещаться в ходе температурных и других деформаций, неподвижные испытывают в основном вертикальные нагрузки, связанные с весом труб и транспортируемого продукта. Для компенсации температурного расширения между такими опорами располагаются компенсаторы.

Для свободнолежащих труб мы изготавливаем такие типы опор трубопроводов:

•          Анкерные, закрытого и открытого типа.
•          Промежуточные, седловые и кольцевые.

Опора неподвижная для трубопроводов защищает трубы от повреждений в области контакта с несущей конструкцией, обеспечивает ее правильную ориентацию в пространстве, устраняет вибрационные волнения и равномерно распределяет нагрузки по всей длине коммуникации.
